产品参数

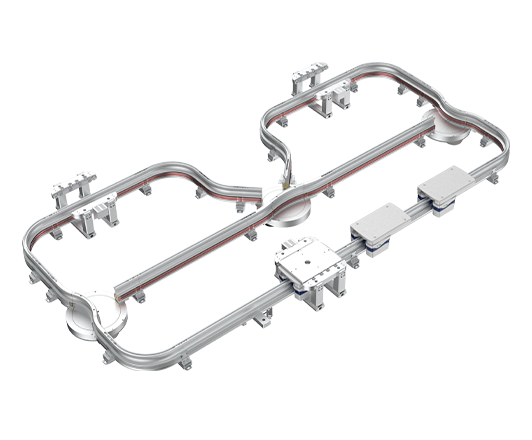

| 主要模块 | 轨道与附件、轨道链接与供电模块、单轨小车、道岔、定位单元、通信模块 | ||||||

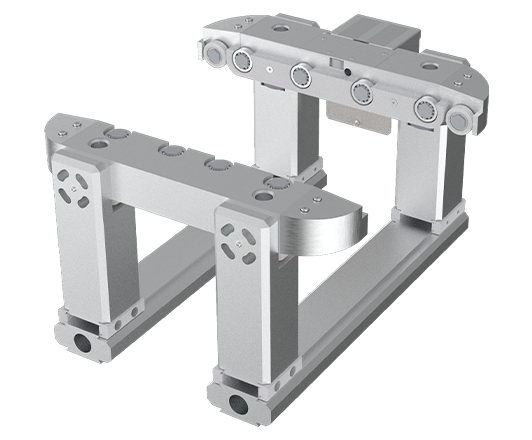

| 定位单元 | 精准定位 | ||||||
| 轨道 | 导向与支承 | ||||||

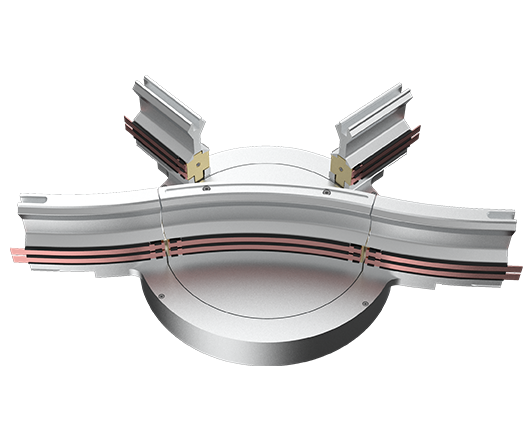

| 道岔 | 灵活变换轨道 | ||||||

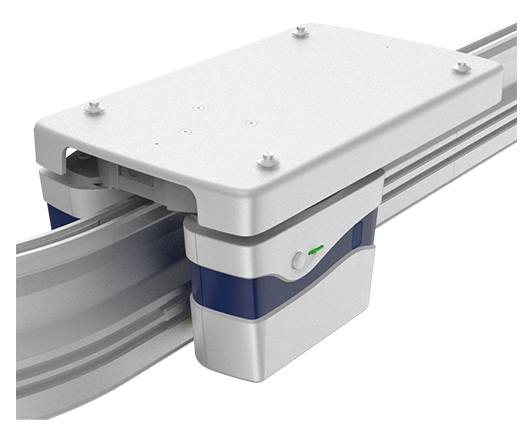

| 单轨小车 | 智能运输工具 | ||||||
| 配件参数 | |||||||
|
|
 |
 |
 |
 |
 |
 |
 |

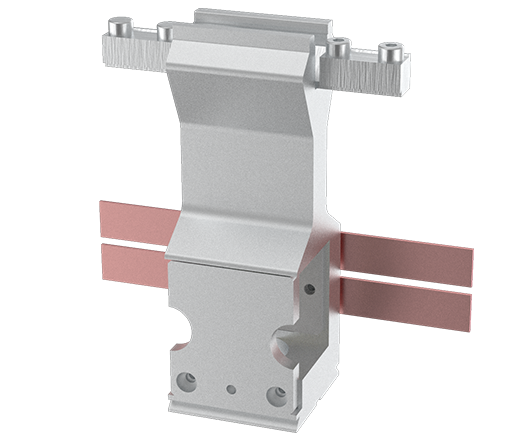

| 类别 | 轨道直段及辅件 | 轨道弯段及辅件 | 轨道连接与供电模块及辅件 | 定位单元 | 单轨小车（单轴） | 道岔 | 通信模块 |
| 规格/值 | 规格/值 | 规格/值 | 规格/值 | 规格/值 | 规格/值 | 规格/值 | |

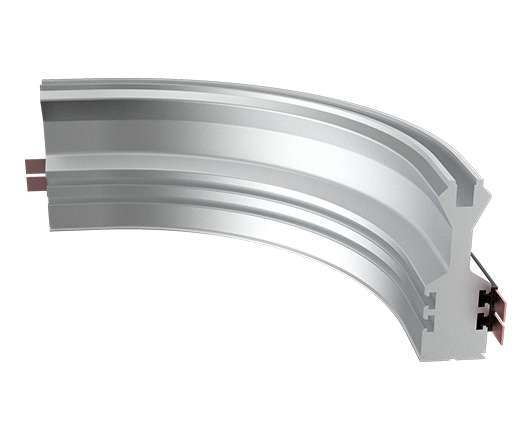

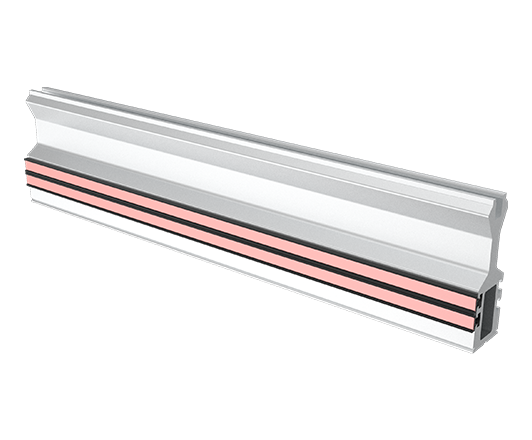

| 直段米重（kg）：5.6 | 尺寸：90°R220 45°R220 90°R520 45°R520 | 净重（kg）：0.5 | 长*宽*高（mm）：325*410*170 | 长*宽*高（mm）：350*203*150 | 材料：铝合金 | 长*宽*高（mm）：130*56*30 | |
| 材料：铝合金 | 净重（kg）：3.7 2.2 7.8 4.3 | 材料：铝合金 | 净重（kg）：7.8 | 自重（kg）：≤4.5 | 旋转角度（°）（干路/支路）：60,150,210 | 自重（kg）：0.5 | |
| 表面处理：阳极氧化 | 材料：铝合金 | 辅件：铜 | 定位精度（mm）：±0.1 | 最大运行速度（m/min）：36或60（可选） | 旋转角度（°）（分流/汇聚）：120,240 | 供电电压（VDC)：24 | |

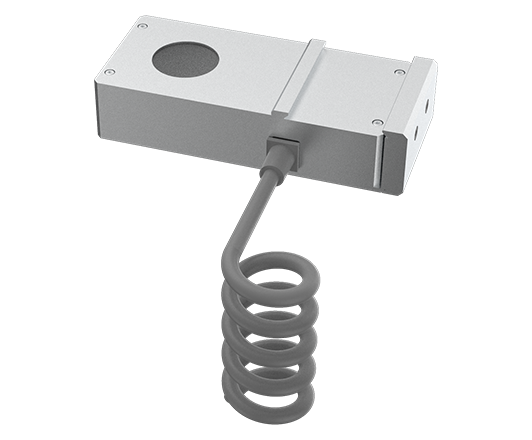

| 辅件：镀镍铜 | 辅件：镀镍铜 | 辅件：塑料 | 操作压力（bar）：4-6 | 减速运行速度（m/min）：20（可调） | 接口：1*RS232,3*DI，4*DO | DI（路）：3 | |
| 辅件：塑料 | 辅件：塑料 | 辅件：钢 | 额定工作压力（bar):5 | 最大负载（kg）：11（不含自重） | 负载（kg）：34（含自重） | DO（路）：3 | |
| 气路连接：Φ4mm | 停车精度（mm）：±1 | 供电电压（VDC)：24 | RS232（路）：1 | ||||
| 供电方式：滚动接触 | 净重（kg）：14 | ||||||
| 运行方向：正向和逆向 | 旋转时间（60°，150°，210°）：60°=0.65s 150°=1.4s 210°=1.9s | ||||||
| 供电电压（VDC):24 | 旋转时间（120°，240°，）：120°=1.3s 240°=2.3s | ||||||
应用场景
装配
简单快捷，让产品装配率直线提升
